Fischer rámová hmoždinka SXRL 10x120T K NV (4ks)

Kód 536192

Stav Nové

Všestranná hmoždinka s variabilnou kotevnou hĺbkou

Viac detailov

4,37 €

4,35 € s DPH

3,63 € bez DPH

Na sklade

-0,02 €

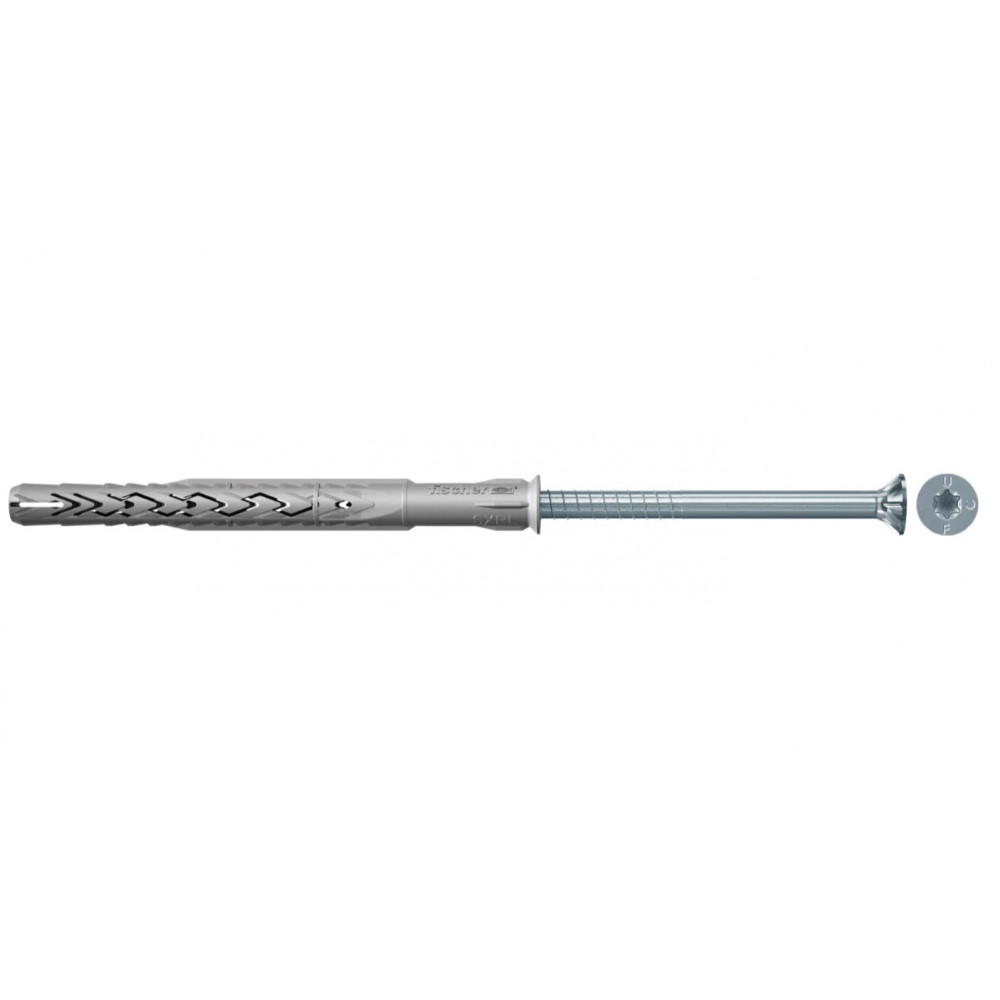

Fischer rámová hmoždinka SXRL-T so skrutkou s zápustnou hlavou a drážkou TORX 40 je schválená na viacnásobné upevnenie nenosných systémov do plného a aj dutinového muriva, betónu a plynosilikátu. Dve rozperné zóny prenášajú zaťaženie priamo do muriva a betónu, pri použití do plynosilikátu sa sformuje do jedného expanzného prvku. fischer rámová hmoždinka SXRL s galvanicky zinkovanou bezpečnostnou skrutkou je vhodná na upevnenie okenných rámov, vešiakov, nástenných políc alebo držiakov TV v interiéri.

Výhody:

Dlhý rozperný prvok s kotevnými hĺbkami 50, 70 a 90 mm mm robí z SXRL výnimočne všestranný výrobok.
Vďaka svojmu tvaru hmoždinka roznáša napätie rovnomerne a šetrne po celej dĺžke otvoru.
Hmoždinka fischer SXRL je certifikovaná pre samostatné upevnenie do ťahovej zóny betónu. Je možné ju použiť napr. k upevneniu žalúzií či zábradlia, čo z nej robí zaujímavú alternatívu k oceľovým kotvám.
Postranné rebrá na vonkajšom plášti hmoždinky zabraňujú jej pretočeniu počas montáže.

Ďalšie výhody:

ETA certifikát s vynikajúcimi hodnotami zaťaženia: Bezpečné viacnásobné upevnenie nekonštrukčných systémov v betóne a murive.
Dlhý expanzný prvok s tromi kotevnými hĺbkami robí z rámovú hmoždinku SXRL variabilnú.
Pri kotvení do dierovaných a plných stavebných materiálov je dvojitá rozperná zóna zárukou optimálneho rozloženia sily.
Jednoduché zostavenie: Rebrá zabraňujú otáčaniu hmoždinky počas inštalácie.

Aplikácia:

Fasády, stropy a strešné konštrukcie z dreva a kovu
Nosné fasádne konštrukcie pôsobiace na kotvu tlakovým zaťažením (napr. distančná montáž bez konzol)
Okná
Brány a dvere
Skrine
Závesné skrinky v kuchyni
Hranoly
Nosníky
Televízne konzoly
Obloženie stien
Kovové konzoly
Kovové stĺpiky a podpery
Elektroinštalácie
Káblové mosty

Stavebné materiály:

Schválené pre:

Zvislé dierované tehly
Pórobetón
Dutinové panely z ľahčeného betónu
Dierované vápennopieskové tehly
Tepelne izolačné dosky
Plné bloky z ľahčeného a normálneho betónu
Plná tehla
Plné vápennopieskové tehly
Betón ≧ C12/15

Vhodné taktiež pre:

Prírodný kameň s celistvou štruktúrou
Sadrokartónové dosky

Princíp funkcie / montáž:

Hmoždinka SXRL je vhodná pre prievlačnú montáž.

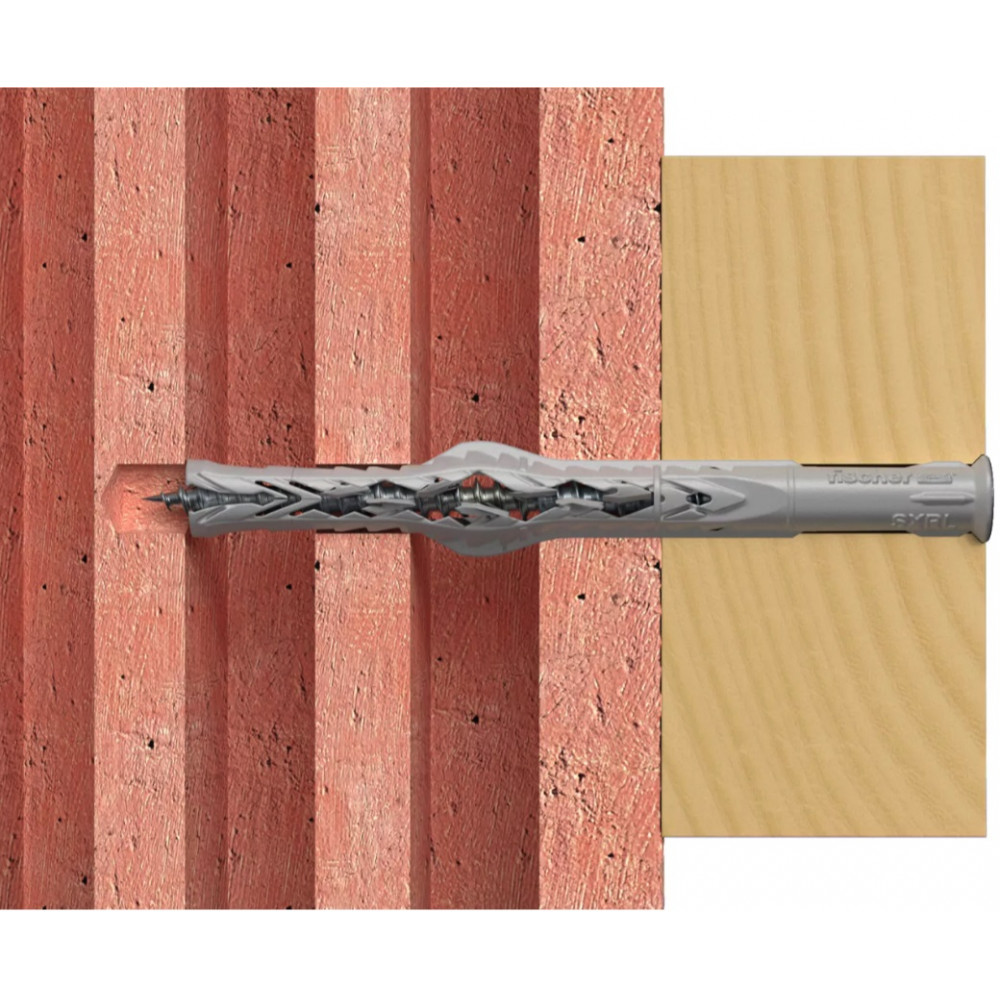

V dierovanom murive dualita rozpernej zóny prenesie zaťaženie do podkladu tak, že zbytočne nezničí vnútornú krehkú štruktúru tehly. Vnútorné prepážky nie sú druhou rozpernou zónou rozbité a pomáhajú tak k bezpečnému prenosu síl.
V pórobetóne a plných stavebných materiáloch sa dva rozperne elementy spoja v jednu dlhú expanznú zónu, ktorá zaisťuje rovnomerné prenesenie zaťaženia do kotevného podkladu.
Skrutky zo zápustnou hlavou sa odporúčajú na kotvenie drevených konštrukcií. Pri kovových konštrukciách použite skrutky so šestrannou hlavou a lisovanou podložkou

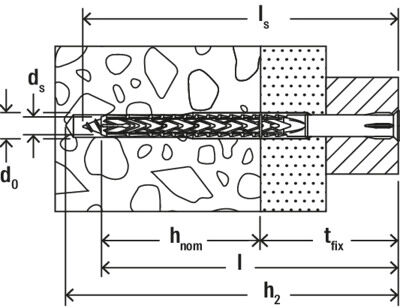

Špecifikácie:

Priemer vrtáku (d0)	10 mm
Dĺžka hmoždinky (l)	120 mm
Min. hĺbka vŕtaného otvoru pri prievlačnej montáži (h2)	130 mm
Úžitková dĺžka pri kotvenej hĺbke 50 mm (tfix)	70 mm
Úžitková dĺžka pri kotvenej hĺbke 70 mm (tfix)	50 mm
Úžitková dĺžka pri kotvenej hĺbke 90 mm (tfix)	30 mm
Pohon	TX40

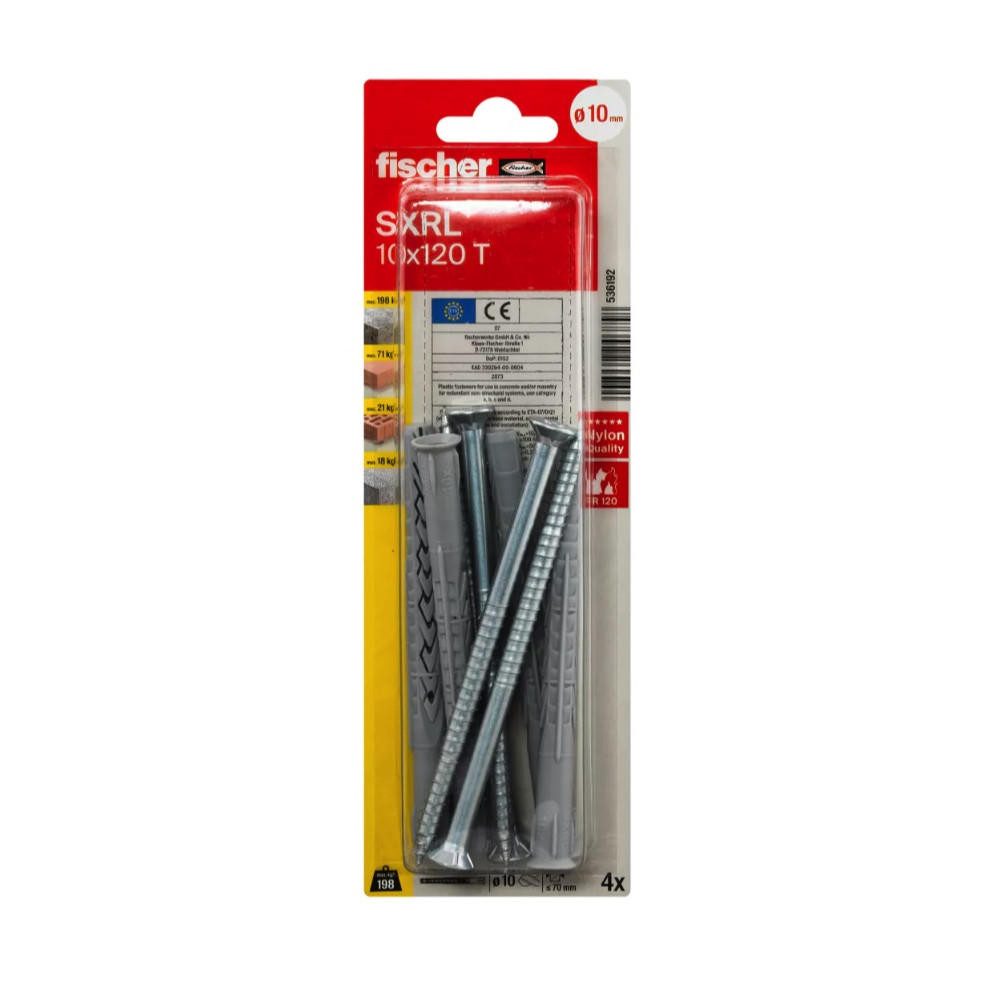

Obsah	4 x SXRL 10 x 120, 4 x skrutka s zápustnou hlavou 7,0 x 127 mm
Obal	Blister
Balenie	4 St.
GTIN (EAN-Code)	4048962246858
