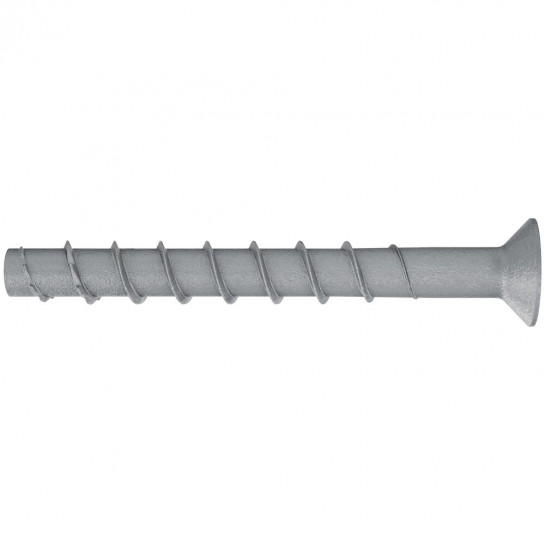

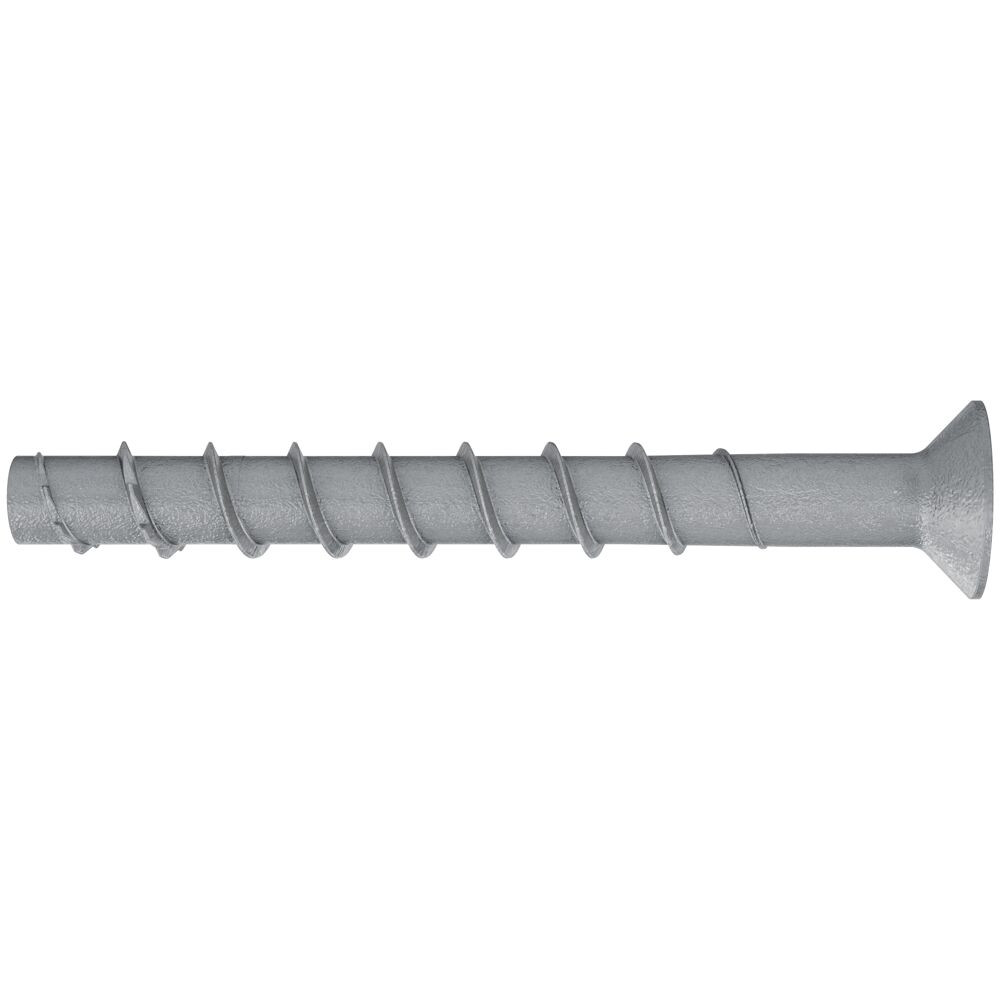

Fischer CP FBS II 10x100 45/35/15 SK Ultracut

Cenovo efektívne kotvenie pre flexibilné použitie v netrhlinovom betóne.

Výhody:

• Inovatívna povrchová úprava zaručuje dodatočnú ochranu proti korózii prostredníctvom externého testovacieho protokolu (tento externý protokol je zameraný na test v soľnej hmle počas 2 000 hodín).
• Vďaka špeciálnemu tvaru závit rýchlo prenikne do betónu.
• Európsky certifikát ETA pokrýva aplikáciu do trhlinového betónu aj v seizmicky aktívnych oblastiach kategórie C1 a C2.
• Pri vertikálnej inštalácii (v stropoch a podlahách) apri použití dutinových vrtákov nie je potrebné čistenie vyvŕtaných otvorov. Pri montáži do podlahy sa vŕta otvor hlbší o 3 x priemer otvoru.
• Nastavenie do správnej polohy v súlade so schválením umožňuje, aby sa skrutka do betónu dvakrát povolila a nástavec sa umiestnil pod a/alebo zarovnal kotvený predmet.
• Tri certifikované kotevné hĺbky umožňujú použitie pre širokú škálu aplikácií a zaisťujú tak veľkú flexibilitu.

Princíp funkcie / montáž:

• fischer skrutka do betónu FBS II CP SK je vhodná pre prievlačnú montáž.
• Pri montáži do stropu a podlahy nie je nutné čistiť vyvŕtaný otvor. Pri montáži do podlahy sa vŕta otvor hlbší o 3 x priemer otvoru.
• Montáž odporúčame robiť rázovým uťahovákom(odporúča sa použiť fischer FSS 18V) s vhodnou nástrčkovou hlavicou alebo hlavicou so skrutkovacím nástavcom TX.
• Hlava skrutky perfektne dosadne ku kotvenému predmetu a zaisťuje tak správnu montáž (možná vizuálna kontrola).

Montážna grafika 1:

•


•



Montážna grafika 2:

•



Montážna grafika 3:

•



Špecifikácie:

Priemer vrtáku (d0)	10 mm
Min. hĺbka vŕtaného otvoru pri prievlačnej montáži (h2)	110 mm
Rozmer skrutky (ds x ls)	12,0 x 100 mm
Menovitá hĺbka / hrúbka upevnenia (hnom1 / tfix)	55 / 45 mm
Menovitá hĺbka / hrúbka upevnenia (hnom1 / tfix)	65 / 35 mm
Menovitá hĺbka / hrúbka upevnenia (hnom1 / tfix)	85 / 15 mm
Pohon	TX50
Balenie	50 St.
GTIN (EAN-Code)	4048962403428

Aplikácie:

• Zábradlie

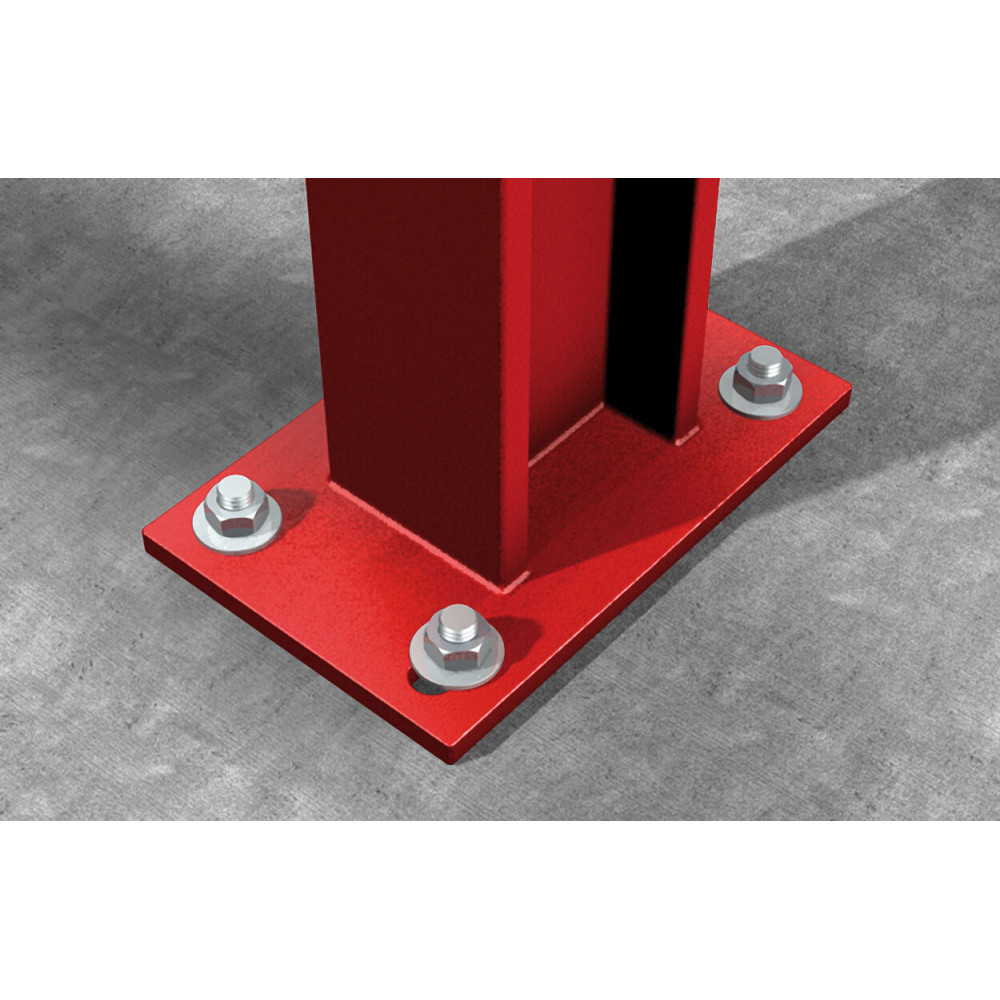

• Konzoly/Pätné plechy

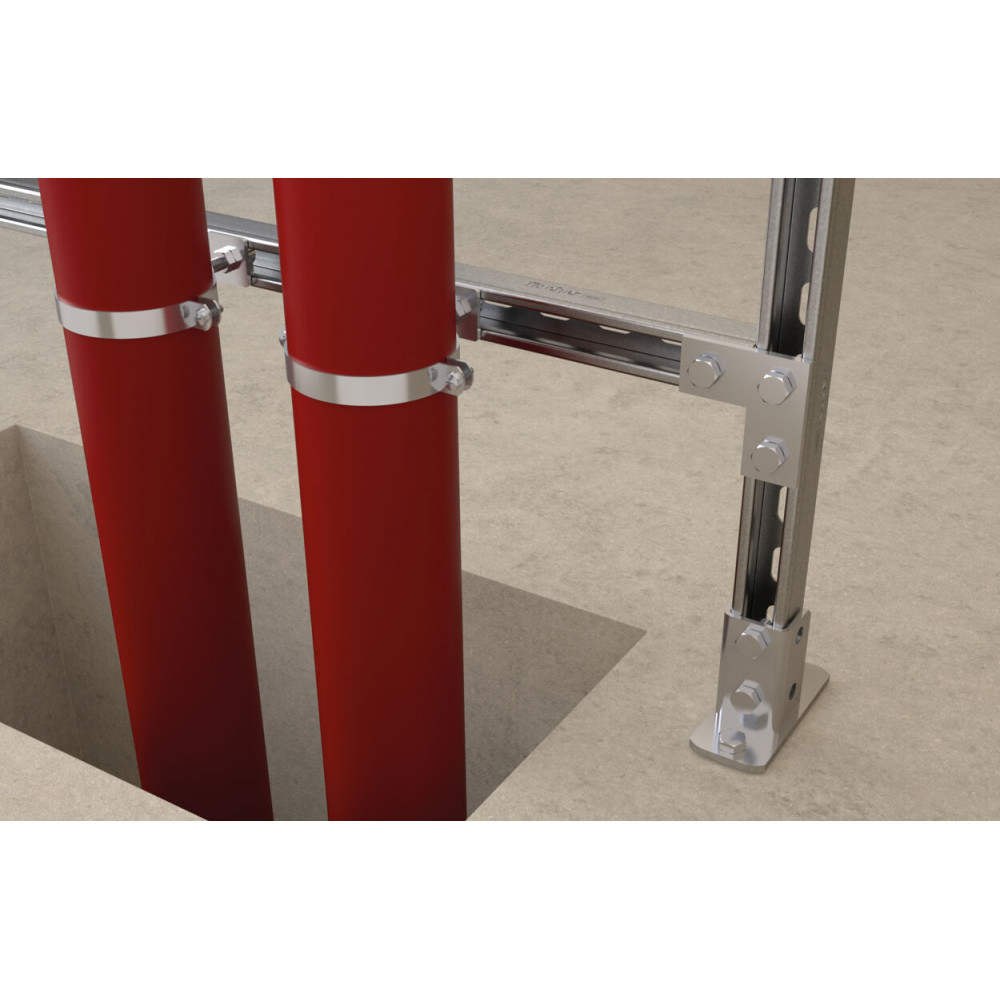

• Kovové profily
• Oceľové konštrukcie
• Fasády
• Ochrany proti nárazu

Schválenia:

• ETA-15/0352
• ETA-20/0134
• DoP No. 0185
• DoP No. 0227
• DoP No. 0311
• 20200238-2
